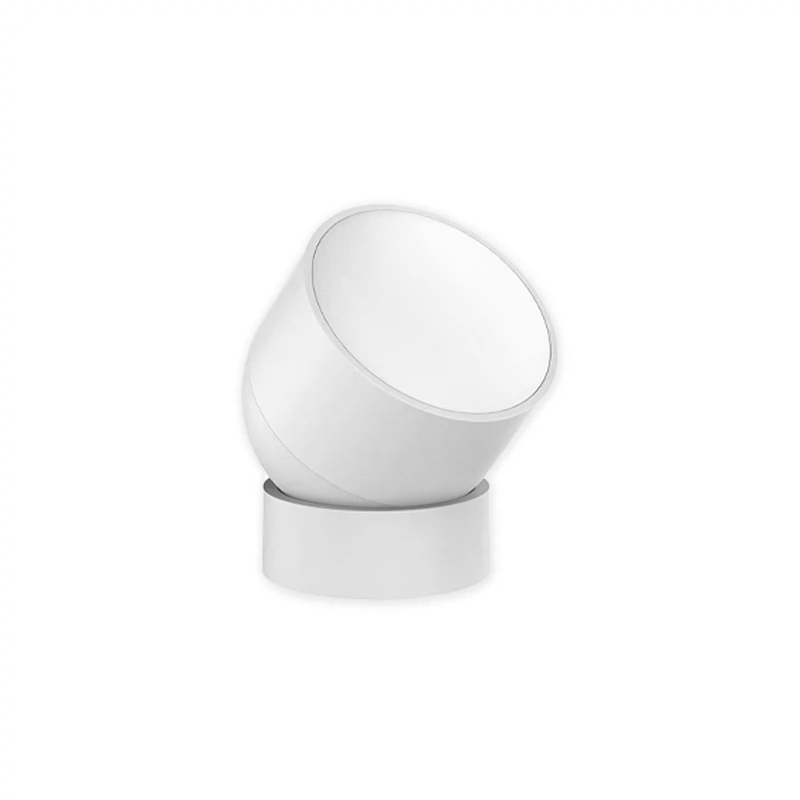

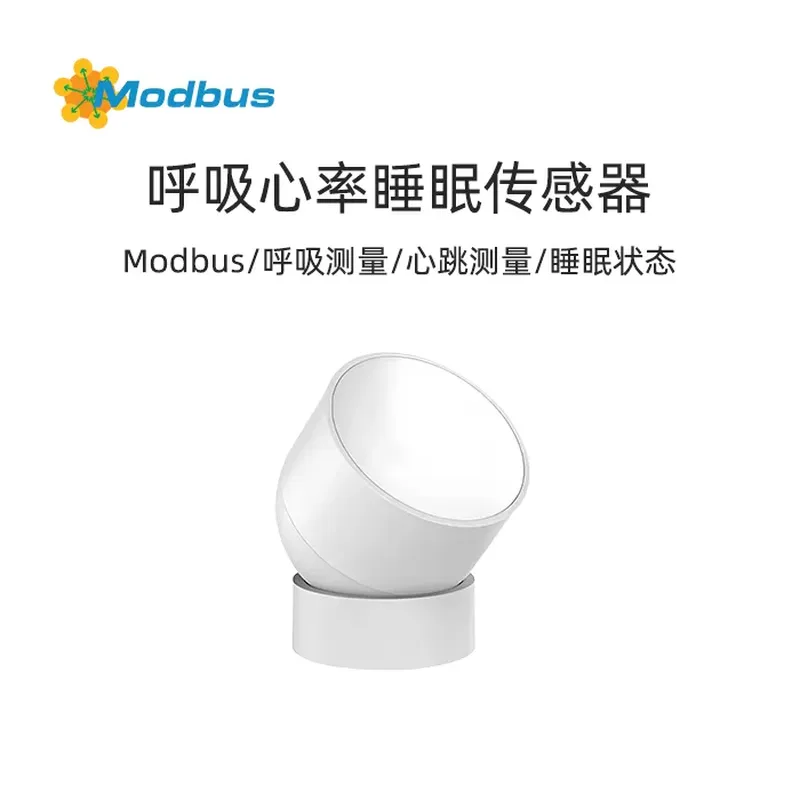

Modbus呼吸心率睡眠多功能传感器-用于人体呼吸、心跳和睡眠状态的监测

产品简介

Modbus呼吸心率睡眠多功能传感器是一款采用毫米波雷达技术的非接触式传感器，可用于人体呼吸、心跳和睡眠状态的监测。该仪表具有以下特点：

1. 非接触式测量

• 采用毫米波雷达技术，无需接触人体即可进行测量
• 安全卫生，避免交叉感染
• 适用于各种人群，包括老人、儿童、孕妇等

2. 高精度测量

• 呼吸测量精度可达90%
• 心跳测量精度可达95%
• 睡眠状态监测准确可靠

3. 功能强大

• 可同时测量呼吸、心跳和睡眠状态
• 支持历史数据记录和分析
• 可通过RS485等多种通讯方式进行数据传输

4. 安装便捷

• 支持吸顶和挂墙两种安装方式
• 安装简单，操作方便

5. 应用广泛

• 可用于家庭、酒店、医院、养老院等场所
• 适用于人员健康监测、睡眠质量评估、老人看护等场景

产品优势

• 非接触式测量，安全卫生
• 高精度测量，数据可靠
• 功能强大，满足多种需求
• 安装便捷，操作简单
• 应用广泛，适用多场景

技术参数

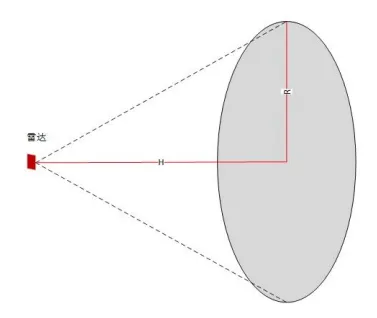

雷达范围

• 雷达覆盖范围为水平 40°、俯仰 40°的立体扇形区域。
• 受雷达波束特性影响，雷达在天线面法线方向作用距离比较远，但是偏离天线法线方向作用距离会变短。
• 当雷达倾斜安装时，受雷达波束范围及有效辐射空间影响，雷达作用范围会减小，需要在使用时注意。

功能介绍

• 运动检测：可检测到人体运动，例如走动、小幅度手晃动等。
• 呼吸探测：可检测到人体呼吸引起的胸腔起伏等微小运动。
• 呼吸心率频率采集：可统计人体每分钟呼吸心跳数值。
• 睡眠检测：可评估睡眠质量，记录睡眠时间，并监测入床/离床状态。

应用场景

• 家庭：可用于老人、儿童的健康监测，以及家庭成员的睡眠质量评估。
• 酒店：可用于客房的智能化管理，以及提供个性化的睡眠服务。
• 医院：可用于病人的术后监测、康复监测以及睡眠障碍的诊断和治疗。
• 养老院：可用于老人的健康监测、跌倒预警以及睡眠质量评估。

产品优势

• 采用毫米波雷达技术，具有非接触式测量、高精度测量、功能强大、安装便捷等特点。
• 可广泛应用于家庭、酒店、医院、养老院等场所，为人员健康监测、睡眠质量评估、老人看护等场景提供高效、精准的解决方案。

产品安装

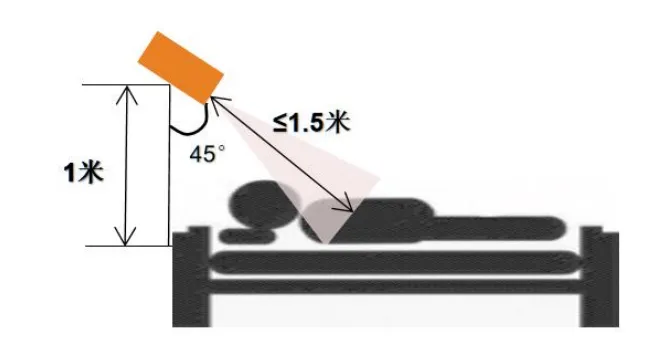

本雷达产品建议倾斜安装，并且平行于扫描面的距离≤5 米。针对睡眠呼吸心跳探测需求，雷达需要采用倾斜安装方式，雷达要求安装在床头正上方1m高度，向下倾斜 45°对着床中间，控制雷达与胸腔的距离为 1.5m 范围内，确保雷达正常进行呼吸心跳以及睡眠相关参数探测。雷达法线方向对准主要探测位置，保证雷达天线主波束覆盖人体睡眠探测区域。

受雷达天线波束范围限制，偏离雷达法线方向位置，有效作用距离会降低。毫米波频段电磁波对于非金属物质有一定穿透特性，可以穿透常见玻璃、木板、屏风及薄的隔墙，可以检测到遮挡物后面的运动物体；但对于较厚的承重墙、金属门等不能穿透。

注意事项

• 启动时间，在初始上电开始工作时，需要对内部电路完全复位，并对环境噪声进行充分评估，才能保证设备正常工作。因此设备初始上电工作时，需要开机稳定时间≥60s，才能保证后续输出参数的有效性。
• 呼吸心跳探测场景限制，雷达为非接触式设备，对于目标的呼吸心跳探测需要先对目标的位置进行锁定，继而对该目标的呼吸心跳强度和数值进行采集计算。因此要求探测目标在合理探测范围内，保持静息状态进行探测，避免持续运动影响雷达对目标的锁定，从而影响对呼吸心跳的探测。

• 有效探测距离，雷达设备的探测距离与目标、环境因素关联较大，有效探测距离可能随着环境及目标改变而变化，本设备暂时不具备测距功能，因此有效探测距离在一定范围波动属于正常现象。
• 雷达生物探测性能，由于人体生物特征属于超低频、弱反射特征信号，雷达处理中需要相对长时间累积处理，在累积过程中，可能诸多因素影响雷达参数，因此偶发性的探测失效是正常现象。
