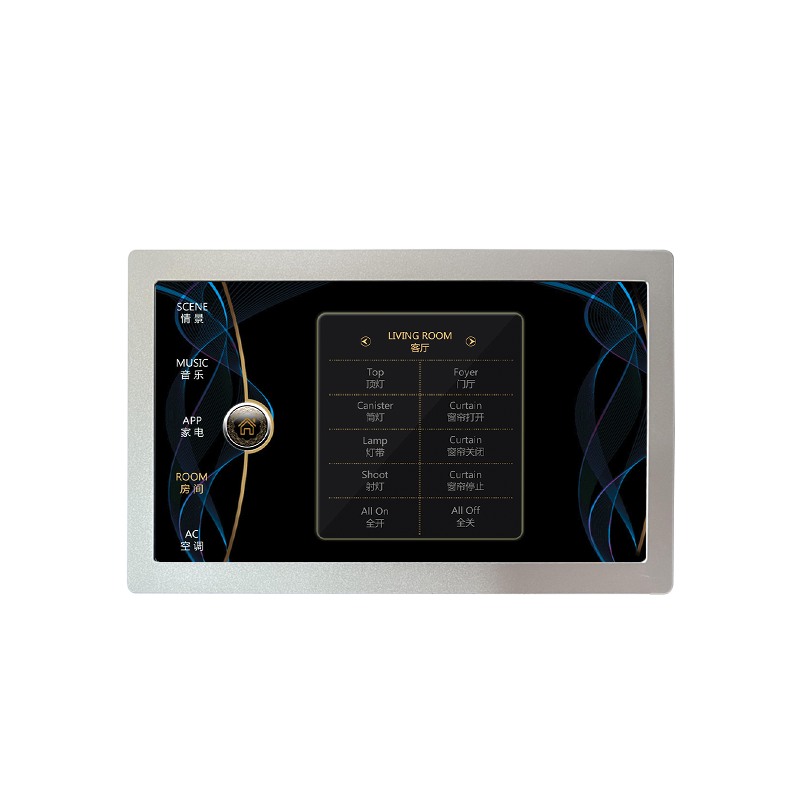

10寸智能触控面板TDFH-S10是一款多功能触摸面板。可实现对灯光、窗帘、场景、空调，背景音乐，地暖和新风等的控制。它采用10寸彩色IPS电容触摸屏设计，分辨率1024×600。外观有金、银、黑三种颜色。可用于显示状态和控制各种 RS485 设备，通过触摸屏上的图形按钮，执行预先 设定的功能。如发送开关灯报文、场景报文、开关窗帘、空调控制报文等到总线系统中，控制总线上的其 它设备。智能触摸面板相对于普通按钮式面板，它可通过液晶显示画面、发出提示声，且通过人机交互界面可很方便、很清晰的操作。
工作电压：12V DC或AC220V
通讯方式：RS485 (1200米）
通讯波特率：1200～921600bps
分辨率：1024*600
存储空间：128Mbit
固件升级：插入SD卡升级
工作温度：-20～+70℃
存储温度：-30～+80℃
震动测试：10 to 25Hz(X,Y,Z方向 2G 30分钟)
ESD测试：Air=±8KV，Contact=±6KV (可支持更高)
高低温测试：实验温度:70℃±3℃,72H/-20℃±3℃,72H；实验湿度:50℃±3℃,90%±3%RH, 72H
产品尺寸：外观 275*170*7.5 (mm) 底盒265*157*60mm
产品竞争力
| 程序调试 | 上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试 | |
| 启动时间 | 上电即可显示 | |
| 组态控件 | 拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、音视频等各种组态控件 | |
| 系统键盘 | 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘 | |
| 数据记录 | 支持数据记录控件内容导出到U盘 | |
| 开机LOGO更换 | 支持U盘插入更换 | |
| 远程升级 | 支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号) | |
| 信息推送 | 支持云端推送视频或广告显示，或手机APP与屏幕通信显示(需带WIFI型号) | |
| 多语言功能 | 出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套UI | |
| 逻辑运算处理 | 上位机内嵌Lua脚本编译器，用户可在屏内自定义各种复杂逻辑关系,满足客户99.9%的产品功能需求 | |
| 可靠性 | 产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试 | |
| 生命周期 | 采用传统大品牌处理器，多年不断货 | |
触控类型
| ◆ 触控面板 | ||
| 触控类型 | 电阻触摸屏 | |
| 触控方式 | 单点、滑动触摸 | |
| 透光率 | 80%以上 | |
| 触控次数 | 同一像素点，单点100万次以上 | |
| 触控类型 | 电容触摸屏 | |
| 触控方式 | 单点、滑动触摸 | |
| 透光率 | 90%以上 | |
| 触控次数 | 理论无限次、触控寿命与工作环境（灰尘、湿度）有 | |
产品参数
| 产品系列 | 物联型 | |
| 核心处理器* | 800MHz 32位双核处理器 | |
| 操作系统 | 嵌入式实时操作系统，上电4S后运行 | |
| 协议类型 | 上位机可配置运行MODBUS RTU、LU脚本 | |
| 脚本语言 | 5.3 版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能 | |
| 尺寸 | 10.1寸 | |
| 分辨率 | 1024*600 | |
| 安装方向 | 支持0、90、180和270度旋转安装显示 | |
| 存储空间 | 1Gbit | |
| 字库 | 内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示 | |
| 图片存储 | 支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。累加可存储约900张全屏JPG图片(按大小120KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动 | |
| 颜色 | 65K色，16位RGB | |
| 电压 | 电源9-36V(误差±0.2V) | |
| 功耗 | 背光最暗、无喇叭：1.3W | |
| 背光最暗、有喇叭：5.0W | ||
| 背光最亮、无喇叭：3.5W | ||
| 背光最亮、有喇叭：7.2W | ||
| 通讯方式 | RS485 | |
| 通讯波特率 | 1200～115200bps,典型波特率：9600bps | |
| 通讯接插件规格 | 默认EDG3.81-6P | |
| 图片下载 | SD卡/U盘/UART/以太网（U盘必须是FAT32格式，且从未做过电脑系统启动盘) | |
| 实时时钟(RTC) | 支持倒计时、定时器、年月日等时间显示 | |
| 屏有效显示区（AA） | 长×宽 = 223.7mm×126.3mm | |
| 产品尺寸（长*宽*高） | 长×宽×高 = 257.9mm×148.5mm×25.0mm | |
| 配套上位机软件 | VisualTFT® | |
| 声音播放 | MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若采样率为128kbps，占用存储0.95MB/分钟 | |
| 音频接插件规格 | PH2.0-2P | |
| 视频播放 | MP4视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps、
音频码率166Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟 | |
