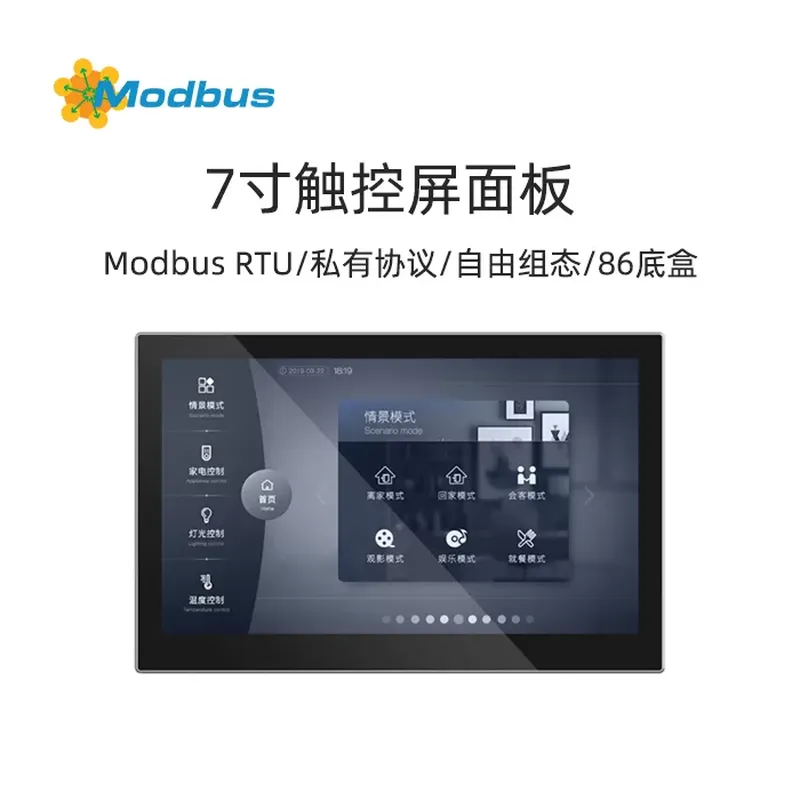

7寸智能触摸面板-发送开关灯报文、场景报文、开关窗帘、空调控制报文

产品概述

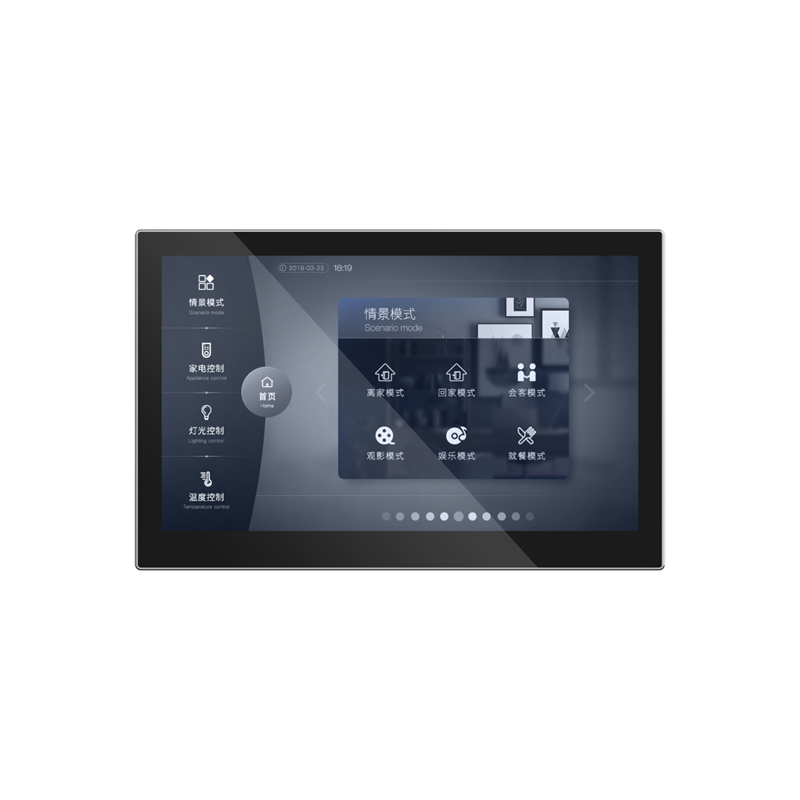

7寸智能触摸面板用于显示状态和控制各种RS485设备，通过触摸屏上的图形按钮，执行预先设定的功能。如发送开关灯报文、场景报文、开关窗帘、空调控制报文等到总线系统中，控制总线上的其它设备。
7寸智能触摸面板相对于普通按钮式面板，它可通过液晶显示彩色画面、发出提示声，且通过人机交互界面可很方便、很清晰的操作。

安装方式

7寸智能触摸面板主要应用在智能控制系统中，采用壁挂式安装方式，能安装在 80 或 86 接线盒上.

功能概述

1. 7.0 寸彩色 IPS，分辨率 1024×600，电容触摸屏设计
2. 支持软件设置竖屏和横屏显示
3. 具有开关、调光、窗帘、场景、值发送、开关指示功能
4. 温控器功能
5. 空调控制
6. 背景音乐模块控制
7. RGB、RGBW、RGBCW 控制和色温调节
8. 新风、地暖控制
9. 显示空气质量检测值
10. 显示能源监测值
11. 周定时器，用户可在屏上修改定时的触发时间
12. 场景组功能
13. 逻辑功能，支持逻辑门转发，阈值比较器，不同数据类型的转换
14. 主页导航功能
15. 报警功能、内置温度传感器
16. 时间、日期显示，温度显示
17. 具有密保、屏保和锁屏功能，屏保可选时钟、LOGO

技术参数

– 工作电压：12V DC

– 通讯方式：RS485 (最远距离1200米)

– 通讯波特率：1200～921600bps

– 显示分辨率：1024×600

– 存储空间：128Mbit

– 固件升级方式：SD卡

– 工作温度：-20～+70℃

– 存储温度：-30～+80℃

– 震动测试：10 to 25Hz (X,Y,Z方向 2G 30分钟)

– ESD测试：Air=±8KV，Contact=±6KV (可支持更高)

– 高低温测试：70℃±3℃,72H/-20℃±3℃,72H；50℃±3℃,90%±3%RH, 72H

– 产品尺寸：外观 275×170×7.5 mm；底盒直径86 mm

通用功能

通用功能包括系统菜单语言选择，操作提示音、锁屏、屏保、屏亮度调节、日期/时间显示等。
此外，还可设置显示风格为深色或浅色、多功能控制页的 UI 风格，及发送白天/夜晚模式的状态。

主页导航功能

主页上可设置功能页导航键，以便快速跳转至功能页，也可设置多功能导航键，快速执行多功能中的
某个功能。

照明控制

主要用于开关照明设备或对照明设备进行调光，调光方式可采用相对调光、亮度调光，相对+亮度调光或者亮度+色温调光。其中色温调光可选择普通控制或直接控制。

窗帘控制

主要用于控制开合帘、卷帘、百叶帘。支持调整窗帘的位置和百叶角度。

值发送功能

可发送不同数据类型的值。

开关指示

主要用于对灯光设备或其它设备的开关状态进行指示。

场景控制

短操作进行场景的调用，长操作可设置为存储场景。

温控器功能

温控器主要用来对房间温度进行控制，按照房间的使用或居住者的需求进行自动和优化的冷暖控制。
支持手动或自动切换加热/制冷控制，支持三档风速和自动档风速控制.

空调网关控制

空调网关控制可用于控制 VRV/VRF 空调系统，需要配合 RS485 转 VRV/VRF 的空调网关进行控制，支持空调开关、设定温度、模式、风速、摆风和定时等功能控制。

背景音乐控制

用于控制背景音乐播放，如电源开/关，播放/暂停，上一曲/下一曲，音量调节，静音，播放模式等等。

RGB 调光和色温控制

主要是针对 RGB、RGBW 或 RGBCW 这 3 种 LED 灯进行调光，采用绝对调光方式。RGBCW 支持 RGB灯光、色温和亮度的调节，其中色温调节可选择普通控制或直接控制。

显示空气质量检测值

可设置温度、湿度、PM2.5、PM10、CO2、VOC、AQI、光照度、风速和雨况的显示，这些值通过外部传感器来获取得到。

地暖控制

根据温差自动开关地暖。另外可设置地暖的场景和定时功能，及温度设
定值可调范围设置。

新风控制

支持三档风速调节，开/关热交换，滤网寿命计数，滤网超时报警，滤网重置。
根据 PM2.5 或 CO2 浓度进行自动控制，此外还可设置场景。

显示能源监测值

可设置电流、电压、功率和能量（电能）显示，这些值通过其他执行器或计量仪器网关来获取得到。

周定时功能

可定时发送不同数据类型的值，提供 3 个定时控制.在定时功能启用后，在屏设置界面中的周定时器可操作，此界面中可对周定时进行关闭或开启。此外，也可通过总线上的其它设备关掉周定时。

场景功能

可以设置多条报文按间隔时间顺序发送，可触发 N 个输出报文。

逻辑功能

支持逻辑运算，逻辑功能支持阈值比较、格式转换、延时功能等
