Modbus液位变送器：精准测量，高效监测

产品概述

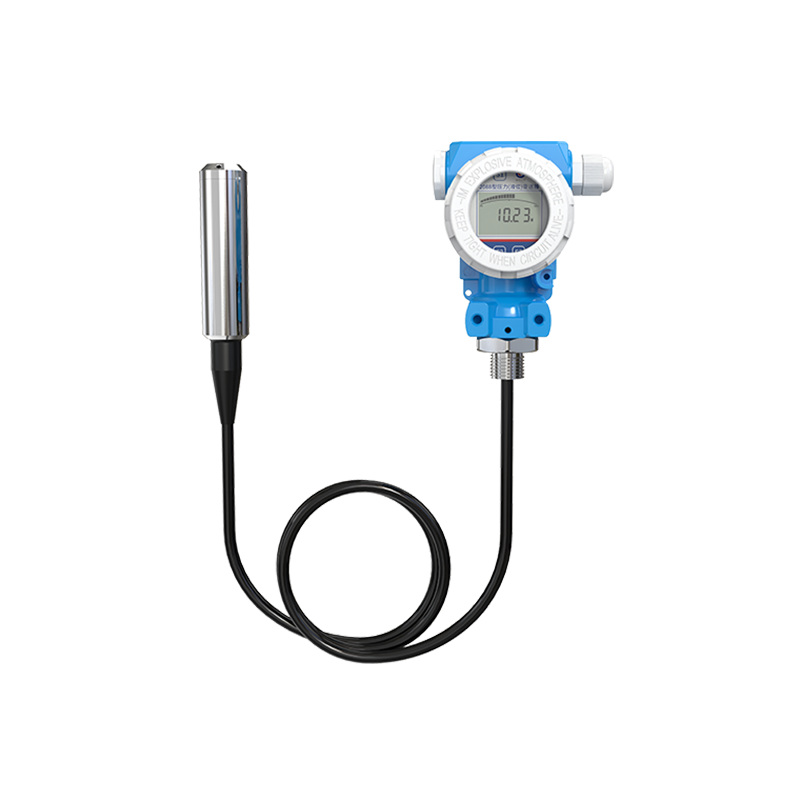

Modbus液位变送器是一款采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将液位变化转化为线性的电流或电压信号的仪表。产品采用 485 通信接口标准 ModBus-RTU 通信协议，可广泛应用于消防水车、水厂、污水处理厂、城市供水、高楼水池、水井、水塔、地热井、矿井、工业水池、水文地质、水库、河流、海洋、水循环、水处理等领域的液位监测。

产品特点

• 测量精度高：0.2%FS 或 0.5%FS（可选）。
• 测量范围宽：-0.1~+100MPa（可选）。
• 输出信号：RS485 标准 ModBus-RTU 通信协议。
• 产品功率：0.35W。
• 供电电源：10-30V DC。
• 防护等级：IP65。
• 功能特点：
  • 全不锈钢结构，防护等级 IP65。
  • 宽电压供电 10~30V 宽压供电。
  • 反极性保护和瞬间过电流过电压保护，符合 EMI 防护要求。
  • 压力过压保护、瞬间可耐 1.5 倍过压。
  • 温度自动补偿，温飘自动修正。
  • 485 通信接口标准 ModBus-RTU 通信协议。

主要技术指标

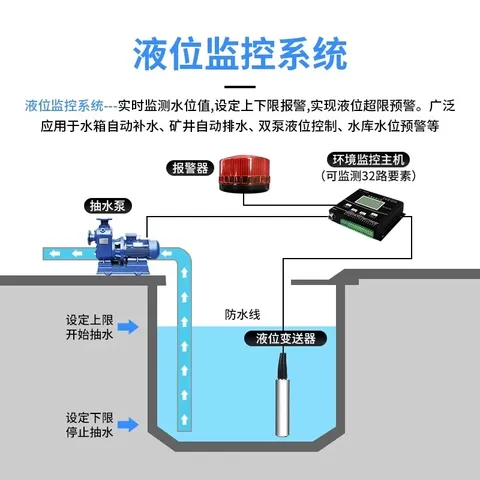

应用领域

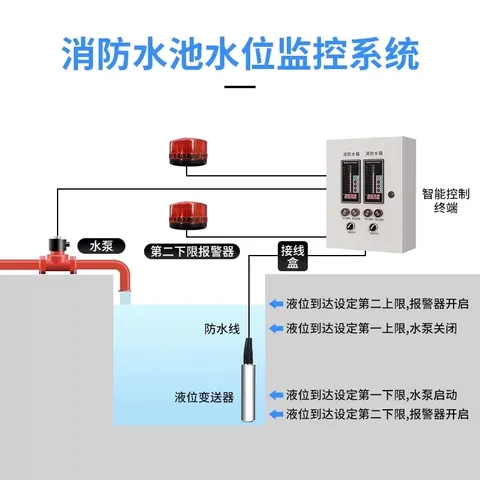

• 消防水车
• 水厂
• 污水处理厂
• 城市供水
• 高楼水池
• 水井
• 水塔
• 地热井
• 矿井
• 工业水池
• 水文地质
• 水库
• 河流
• 海洋
• 水循环
• 水处理

安装说明

1. 检查设备清单。
2. 接线说明：
   • 电源：红色线接电源正极，黑色线接电源负极。
   • 485 通信：A 线接 485-A，B 线接 485-B。
3. 设备安装：
   • 将设备安装在合适的位置。
   • 确保设备安装牢固。

设备操作说明

1. 面板说明：
   • 液位水平：当前液位值在量程的中的占比。
   • 负号：液位为负值时显示。
   • 上/下限超限报警显示：上限为上箭头，下限为下箭头。
   • 进入设置时 密码位置。
   • 液位数值。
   • 单位。
